ในขอบเขตของวิศวกรรมไฟฟ้า หม้อแปลงชนิดพิเศษมีบทบาทสำคัญในการใช้งานต่างๆ ตั้งแต่การจ่ายพลังงานไปจนถึงกระบวนการทางอุตสาหกรรมเฉพาะทาง ในฐานะซัพพลายเออร์ที่เชื่อถือได้สำหรับหม้อแปลงชนิดพิเศษ ฉันได้เห็นโดยตรงถึงความสำคัญของการทำความเข้าใจปัจจัยที่ส่งผลต่อช่วงความถี่ของหม้อแปลงเหล่านั้น ความรู้นี้มีความสำคัญไม่เพียงแต่สำหรับวิศวกรและช่างเทคนิคเท่านั้น แต่ยังรวมถึงผู้ใช้ปลายทางที่ต้องพึ่งพาหม้อแปลงเหล่านี้เพื่อการทำงานที่มีประสิทธิภาพและเชื่อถือได้
วัสดุหลัก
วัสดุหลักของหม้อแปลงชนิดพิเศษเป็นหนึ่งในปัจจัยที่สำคัญที่สุดที่มีอิทธิพลต่อช่วงความถี่ วัสดุแกนกลางที่แตกต่างกันมีคุณสมบัติทางแม่เหล็กที่แตกต่างกัน ซึ่งเป็นตัวกำหนดว่าพวกเขาสามารถจัดการกับสนามแม่เหล็กสลับที่ความถี่ต่างๆ ได้ดีเพียงใด
เหล็กซิลิคอนเป็นวัสดุหลักที่ใช้กันทั่วไปในหม้อแปลงไฟฟ้าหลายชนิด มีการสูญเสียคอร์ค่อนข้างต่ำที่ความถี่พลังงาน (50 หรือ 60 Hz) โดเมนแม่เหล็กในเหล็กซิลิกอนสามารถจัดตำแหน่งและปรับแนวกับสนามแม่เหล็กสลับที่ความถี่เหล่านี้ได้อย่างง่ายดาย ทำให้เหมาะสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบดั้งเดิม อย่างไรก็ตาม เมื่อความถี่เพิ่มขึ้น การสูญเสียกระแสไหลวนในเหล็กซิลิคอนก็เริ่มเพิ่มขึ้นอย่างมีนัยสำคัญ กระแสเอ็ดดี้ถูกเหนี่ยวนำให้เกิดกระแสหมุนเวียนภายในวัสดุแกนกลาง และทำให้เกิดการสูญเสียพลังงานในรูปของความร้อน สิ่งนี้จะจำกัดช่วงความถี่ด้านบนของหม้อแปลงที่มีแกนเหล็กซิลิกอน
สำหรับการใช้งานที่มีความถี่สูง มักเลือกใช้แกนเฟอร์ไรต์ เฟอร์ไรต์เป็นวัสดุเซรามิกที่มีความต้านทานสูง ซึ่งช่วยลดการสูญเสียกระแสไหลวนได้อย่างมาก สามารถทำงานได้อย่างมีประสิทธิภาพที่ความถี่ตั้งแต่ไม่กี่กิโลเฮิรตซ์ไปจนถึงหลายเมกะเฮิรตซ์ แกนเฟอร์ไรต์มีความสามารถในการซึมผ่านของแม่เหล็กสูงที่ความถี่สูง ช่วยให้สามารถจัดเก็บและถ่ายโอนพลังงานแม่เหล็กได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับการใช้งานต่างๆ เช่น แหล่งจ่ายไฟแบบสวิตช์ ซึ่งจำเป็นต้องมีการทำงานความถี่สูงเพื่อให้มีขนาดกะทัดรัดและมีประสิทธิภาพสูง
การออกแบบที่คดเคี้ยว
การออกแบบขดลวดของหม้อแปลงชนิดพิเศษยังมีผลกระทบอย่างมากต่อช่วงความถี่ของมัน จำนวนรอบของขดลวด เกจสายไฟ และโครงร่างการพัน ล้วนส่งผลต่อประสิทธิภาพของหม้อแปลงที่ความถี่ต่างกัน
จำนวนรอบของขดลวดส่งผลต่ออัตราส่วนแรงดันไฟฟ้าของหม้อแปลงและความต้านทาน โดยทั่วไป จำนวนรอบที่มากขึ้นจะเพิ่มค่าความเหนี่ยวนำของขดลวด ที่ความถี่ต่ำ ความเหนี่ยวนำที่สูงขึ้นสามารถช่วยรักษาสนามแม่เหล็กให้เสถียรและการถ่ายโอนพลังงานอย่างมีประสิทธิภาพ อย่างไรก็ตาม ที่ความถี่สูง ความจุของปรสิตระหว่างรอบจะมีนัยสำคัญมากขึ้น ความจุของปรสิตนี้สามารถทำให้เกิดเอฟเฟกต์การสั่นพ้อง ซึ่งอาจนำไปสู่การสูญเสียที่เพิ่มขึ้นและประสิทธิภาพลดลง
เกจลวดที่ใช้ในการพันขดลวดถือเป็นข้อพิจารณาที่สำคัญอีกประการหนึ่ง สายไฟที่หนากว่าจะมีความต้านทานต่ำกว่า ซึ่งเป็นประโยชน์ในการลดการสูญเสียทองแดงที่ความถี่ต่ำ อย่างไรก็ตาม ที่ความถี่สูง ผลกระทบของผิวหนังจะเด่นชัดมากขึ้น ผลกระทบของผิวหนังทำให้กระแสไหลส่วนใหญ่ใกล้กับพื้นผิวของตัวนำ ซึ่งช่วยลดพื้นที่หน้าตัดสำหรับการไหลของกระแสได้อย่างมีประสิทธิภาพ ด้วยเหตุนี้ การใช้ลวดที่หนามากจึงอาจไม่ใช่ตัวเลือกที่มีประสิทธิภาพสูงสุดที่ความถี่สูง แต่สามารถใช้ลวดทินเนอร์หรือลวดลิทซ์หลายเส้น (ลวดตีเกลียวชนิดหนึ่งที่ออกแบบมาเพื่อลดผลกระทบที่ผิวหนัง) เพื่อปรับปรุงประสิทธิภาพที่ความถี่สูงได้
รูปแบบการพันขดลวด เช่น วิธีการจัดเรียงขดลวดปฐมภูมิและขดลวดทุติยภูมิ ก็ส่งผลต่อการตอบสนองความถี่เช่นกัน ตัวอย่างเช่น ขดลวดสลับที่ออกแบบมาอย่างดีสามารถลดการเหนี่ยวนำการรั่วไหลและปรับปรุงการเชื่อมต่อระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิ สิ่งนี้สามารถเพิ่มประสิทธิภาพของหม้อแปลงไฟฟ้าในช่วงความถี่ที่กว้างขึ้น
ลักษณะโหลด
โหลดที่เชื่อมต่อกับหม้อแปลงพิเศษสามารถส่งผลต่อช่วงความถี่ของมันได้เช่นกัน โหลดประเภทต่างๆ มีลักษณะอิมพีแดนซ์ที่แตกต่างกันที่ความถี่ต่างๆ
โหลดตัวต้านทานค่อนข้างตรงไปตรงมา พวกมันมีอิมพีแดนซ์คงที่โดยไม่คำนึงถึงความถี่ หม้อแปลงที่จ่ายโหลดตัวต้านทานโดยทั่วไปจะมีประสิทธิภาพที่เสถียรกว่าในช่วงความถี่กว้าง อย่างไรก็ตาม โหลดในโลกแห่งความเป็นจริงส่วนใหญ่ไม่ใช่แบบต้านทานล้วนๆ
โหลดอุปนัย เช่น มอเตอร์และโซลินอยด์ มีอิมพีแดนซ์ที่เพิ่มขึ้นตามความถี่ สิ่งนี้อาจทำให้หม้อแปลงไฟฟ้าประสบกับแรงดันไฟฟ้าตกเพิ่มเติมที่ความถี่สูงกว่า ซึ่งอาจส่งผลต่อการควบคุมแรงดันไฟฟ้าเอาท์พุต ในทางกลับกัน โหลดแบบคาปาซิทีฟมีอิมพีแดนซ์ที่ลดลงตามความถี่ สิ่งนี้สามารถนำไปสู่ปัญหาการสั่นพ้องเมื่อรวมกับความเหนี่ยวนำของหม้อแปลง อาจทำให้เกิดแรงดันไฟฟ้าเกินและการสูญเสียที่เพิ่มขึ้น
ในบางการใช้งาน โหลดแบบไม่เชิงเส้นก็เป็นเรื่องปกติเช่นกัน โหลดที่ไม่ใช่เชิงเส้น เช่น วงจรเรียงกระแสและอินเวอร์เตอร์ จะดึงกระแสในลักษณะที่ไม่เป็นไซนูซอยด์ พวกมันสร้างฮาร์โมนิคซึ่งเป็นจำนวนทวีคูณของความถี่พื้นฐาน ฮาร์โมนิคเหล่านี้อาจทำให้เกิดการสูญเสียเพิ่มเติมในหม้อแปลงและอาจส่งผลต่อการตอบสนองความถี่ด้วย หม้อแปลงพิเศษที่ออกแบบมาเพื่อใช้กับโหลดที่ไม่ใช่เชิงเส้นจำเป็นต้องได้รับการออกแบบทางวิศวกรรมอย่างระมัดระวังเพื่อรองรับกระแสฮาร์มอนิกเหล่านี้โดยไม่เกิดความร้อนมากเกินไปหรือประสิทธิภาพลดลง
การทำความเย็นและอุณหภูมิ
วิธีการทำความเย็นและอุณหภูมิในการทำงานของหม้อแปลงชนิดพิเศษอาจส่งผลต่อช่วงความถี่ของมันได้เช่นกัน หม้อแปลงไฟฟ้าสร้างความร้อนระหว่างการทำงานเนื่องจากการสูญเสียแกนกลางและการสูญเสียทองแดง หากความร้อนไม่กระจายอย่างมีประสิทธิภาพ อุณหภูมิของหม้อแปลงก็จะสูงขึ้น
อุณหภูมิสูงอาจมีผลเสียต่อประสิทธิภาพของหม้อแปลงหลายประการ ประการแรก ความต้านทานของวัสดุที่พันจะเพิ่มขึ้นตามอุณหภูมิ ซึ่งทำให้สูญเสียทองแดงมากขึ้น ประการที่สอง คุณสมบัติทางแม่เหล็กของวัสดุแกนกลางสามารถเปลี่ยนแปลงได้ที่อุณหภูมิสูง ตัวอย่างเช่น การซึมผ่านของแม่เหล็กของวัสดุหลักบางชนิดอาจลดลง ส่งผลให้ประสิทธิภาพของหม้อแปลงลดลง
วิธีการทำความเย็นที่แตกต่างกัน เช่น การระบายความร้อนด้วยอากาศตามธรรมชาติ การระบายความร้อนด้วยอากาศแบบบังคับ และการระบายความร้อนด้วยน้ำมัน มีความสามารถในการกระจายความร้อนที่แตกต่างกัน สำหรับการใช้งานความถี่สูงซึ่งการสูญเสียมักจะสูงกว่า อาจจำเป็นต้องใช้วิธีการทำความเย็นที่มีประสิทธิภาพมากขึ้นเพื่อรักษาอุณหภูมิการทำงานให้คงที่ สิ่งนี้สามารถช่วยให้แน่ใจว่าหม้อแปลงไฟฟ้าทำงานภายในช่วงความถี่ที่ระบุและยืดอายุการใช้งาน
ข้อกำหนดการใช้งานและช่วงความถี่

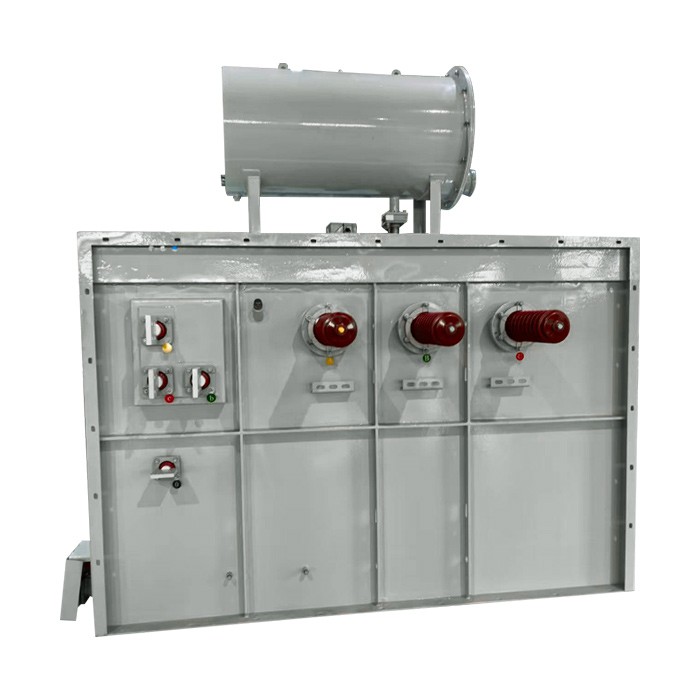

การใช้งานที่แตกต่างกันมีข้อกำหนดช่วงความถี่ที่แตกต่างกันสำหรับหม้อแปลงชนิดพิเศษ เช่น ในด้านหม้อแปลงไฟฟ้าโซลาร์เซลล์, หม้อแปลงไฟฟ้าใช้ในการเพิ่มหรือลดแรงดันไฟฟ้าในระบบพลังงานแสงอาทิตย์ โดยทั่วไปหม้อแปลงเหล่านี้ทำงานที่ความถี่กำลัง (50 หรือ 60 เฮิรตซ์) แต่จำเป็นต้องได้รับการออกแบบให้รองรับคุณลักษณะเฉพาะของการผลิตไฟฟ้าโซลาร์เซลล์ เช่น กำลังอินพุตที่แปรผันและความเพี้ยนของฮาร์มอนิกที่อาจเกิดขึ้น
ในอุตสาหกรรมโทรคมนาคม มีการใช้หม้อแปลงในวงจรความถี่สูงสำหรับการเชื่อมต่อสัญญาณและการจับคู่อิมพีแดนซ์ หม้อแปลงเหล่านี้จำเป็นต้องทำงานที่ความถี่ตั้งแต่ไม่กี่กิโลเฮิรตซ์ไปจนถึงหลายกิกะเฮิรตซ์ ขึ้นอยู่กับการใช้งานเฉพาะ การออกแบบหม้อแปลงเหล่านี้ต้องคำนึงถึงข้อกำหนดด้านความถี่สูง เช่น ความจุปรสิตต่ำ และคุณสมบัติทางแม่เหล็กความถี่สูงของวัสดุแกนกลาง
ในภาคการบินและอวกาศและการป้องกัน หม้อแปลงชนิดพิเศษมักจำเป็นต้องใช้ในการทำงานในสภาพแวดล้อมที่รุนแรงด้วยช่วงความถี่ที่กว้าง หม้อแปลงเหล่านี้ต้องมีความน่าเชื่อถือสูงและกะทัดรัด และการออกแบบต้องคำนึงถึงปัจจัยต่างๆ เช่น ความต้านทานต่อรังสี และความทนทานต่อการสั่นสะเทือน นอกเหนือจากข้อกำหนดด้านช่วงความถี่
บทสรุป
ในฐานะซัพพลายเออร์ของหม้อแปลงชนิดพิเศษ ฉันเข้าใจถึงความซับซ้อนของการออกแบบหม้อแปลงให้ตรงตามข้อกำหนดช่วงความถี่เฉพาะ ปัจจัยที่ส่งผลต่อช่วงความถี่ของหม้อแปลงชนิดพิเศษ รวมถึงวัสดุแกน การออกแบบขดลวด ลักษณะโหลด การระบายความร้อน และข้อกำหนดการใช้งาน ล้วนเชื่อมโยงถึงกัน ความเข้าใจอย่างถ่องแท้เกี่ยวกับปัจจัยเหล่านี้ถือเป็นสิ่งสำคัญสำหรับการพัฒนาหม้อแปลงประสิทธิภาพสูงที่สามารถทำงานได้อย่างมีประสิทธิภาพและเชื่อถือได้ในการใช้งานต่างๆ
หากคุณต้องการหม้อแปลงพิเศษสำหรับการใช้งานเฉพาะของคุณ ฉันขอแนะนำให้คุณติดต่อเราเพื่อขอคำปรึกษาโดยละเอียด ทีมวิศวกรที่มีประสบการณ์ของเราสามารถทำงานร่วมกับคุณในการออกแบบและผลิตหม้อแปลงไฟฟ้าที่ตรงกับช่วงความถี่และข้อกำหนดด้านประสิทธิภาพที่แน่นอนของคุณ เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและการบริการลูกค้าที่โดดเด่นเพื่อความพึงพอใจของคุณ
อ้างอิง
- โกรเวอร์ เอฟดับเบิลยู (1946) การคำนวณตัวเหนี่ยวนำ: สูตรการทำงานและตาราง สิ่งพิมพ์โดเวอร์
- แชปแมน, เอสเจ (2012) พื้นฐานเครื่องจักรไฟฟ้า McGraw - การศึกษาฮิลล์
- เทอร์แมน, FE (1955) คู่มือวิศวกรวิทยุ. McGraw - บริษัท ฮิลล์บุ๊ค
